產(chǎn)品展示

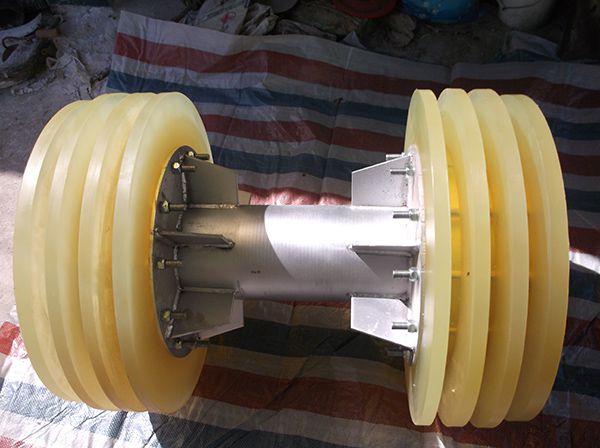

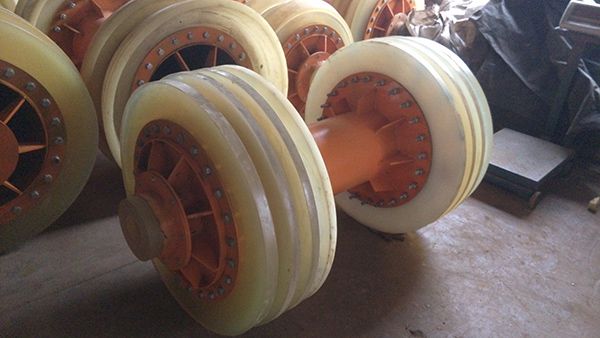

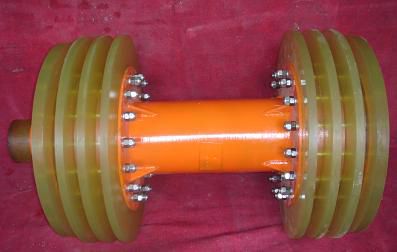

鋼骨架，按要求配2個支撐，4-6個密封。
最佳運行速度1-2米/秒
管道直徑≥150mm R大于1.5D
管道直徑≤150mm R大于2.5D
介質(zhì)溫度：-40--120攝氏度
適用于各種介質(zhì)，溶劑管道訂貨需說明
清管器結構尺寸表
序號 | 公稱直徑（DN)單位：毫米 | 管線外徑（D)單位：毫米 | 清管器 密封板外徑單位：毫米 | 清管器總長度單位：毫米 | 清管器 參考重量 單位：公斤 | 外形尺寸 單位：毫米 |
1 | 100 | 114.3 | 113 | 147 | 2 | Φ113×147 |
2 | 150 | 159 | 153 | 206 | 5 | Φ153×206 |
3 | 150 | 168.3 | 162 | 206 | 5.2 | Φ162×206 |
4 | 200 | 219.1 | 217 | 286 | 9 | Φ217×286 |
5 | 250 | 273 | 267 | 325 | 15 | Φ267×325 |
6 | 300 | 323.9 | 322 | 390 | 30 | Φ322×390 |
7 | 300 | 325 | 322 | 390 | 32 | Φ322×390 |
8 | 350 | 355.6 | 352 | 455 | 38 | Φ352×455 |
9 | 400 | 406.4 | 408 | 500 | 50 | Φ408×500 |
10 | 450 | 457 | 460 | 550 | 52 | Φ460×550 |
11 | 500 | 508 | 508 | 660 | 75 | Φ508×660 |
12 | 550 | 559 | 557 | 660 | 110 | Φ557×660 |
13 | 600 | 610 | 607 | 700 | 120 | Φ607×700 |
14 | 650 | 660 | 669 | 700 | 150 | Φ669×700 |
15 | 700 | 711 | 724 | 910 | 180 | Φ724×910 |
16 | 750 | 762 | 780 | 910 | 260 | Φ780×910 |
17 | 800 | 813 | 820 | 950 | 280 | Φ820×950 |
18 | 900 | 914 | 930 | 1000 | 400 | Φ930×1000 |
19 | 1000 | 1016 | 1025 | 1250 | 500 | Φ1025×1250 |
20 | 1200 | 1219 | 1240 | 1550 | 650 | Φ1240×1550 |
