皮碗清管器的組成及功用介紹

2017-05-08 行業新聞

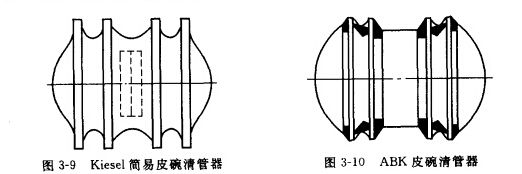

皮碗清管器是從組合式清管器發展而來，屬于單體清管器。這種清管器大多具有兩個耐磨導向皮碗和兩個可運動的密封皮碗。其外側一對皮碗負責清管器在管道內的導向，而內側一對則具有清潔和密封的作用(見同3－8圖3－9)。
另一種清管器帶有兩對直徑不同且?guī)驴诘钠ね?見圖3-10)，其皮碗用棒連接。對于直管道，只有外翻皮碗與管內壁接觸而刮落產品，起密封環的作用，坡口表面有防滑功能。內側一對皮碗比管自徑稍大，因此，磨損很小，可以忽略不計，且不必增加推進劑的壓力。內側皮碗的主要作用是實現在管道彎頭處的密封。在彎曲處，內側皮碗接觸管壁，而外側環狀皮碗不再與管道軸線垂直．呈橢圓形投射。在皮碗與管壁之間，尤其是在管道彎頭址會因皮碗的磨損而產生彎月形間隙。
